西门子三通阀门合流和分流通用,是怎么实现的呢?

时间:2023-04-25    来源:小编    人气:

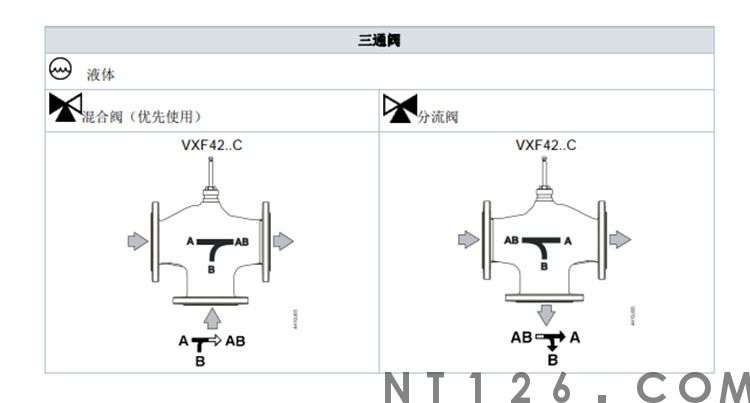

绝大多数厂家需要两种不同系列的三通阀产品:

一种用于合流
一种用于分流

西门子三通阀同一个阀既能用于合流又能用于分流
- 这是如何实现的呢?

西门子电动液压执行器的优良性能及其与阀杆的有力连接(足以承受各种推和拉的作用力)可以有效防止振动和噪音。

• Acvatix系列阀门阀芯的设计使其能控制正反两个流向的水流。

• 因此,使用电动液压执行器的Acvatix 三通阀既能用于合流又能用于分流。


关于本部分中的数字:X 轴:介质温度 (℃);Y 轴:工作压力(巴)
工作压力和介质温度 工作压力和工作温度符合 ISO 7005-2、EN 1092 和 EN 12284

SIEMENS西门子阀门参数惯用词
● DN = 标称口径
● kvs = 压差为 100 千帕(1 巴)时,通过全开阀门 (H100) 的额定冷水 (5...30℃) 流量值
● Sv = 可调比
● ∆ps = 电动阀仍在压力作用下牢固关闭时的最大允许压差
● ∆pmax = 通过电动阀直通口整个定位范围的最大允许压差
