六、安装
调节器的控制部分与调节阀部分分别包装，安装时出厂编号必须一致。安装图如图\二所示。
1，调节阀安装
调节阀直接联接在蒸汽管路上，安装前应将所有管路清洗干净，不得有杂物。调节阀管路应置于旁通管路上面或侧面，并使两管路水平。旁通阀应确保无蒸汽泄漏。调节阀前后及旁通管路中应安装截止阀，调节阀应垂直安装，阀
体侧面箭头标注方向与被控介质流动方向一致。调节阀前须安装过滤罩。调节阀最佳工作压力为0．3～0．5MPao
2．控制系统安装
将控制系统下端垂直插入支架①内，转动上联母③与支架拧紧，然后旋紧下联母④。(注：DN15-DN80为整体机，出厂时已装好)
3．温度传感器安装
安装前将传感器导管沿螺旋方向滚动伸展平直，严禁硬性拉伸，以免将导管折断，导管允许最小弯曲半径为50mm。

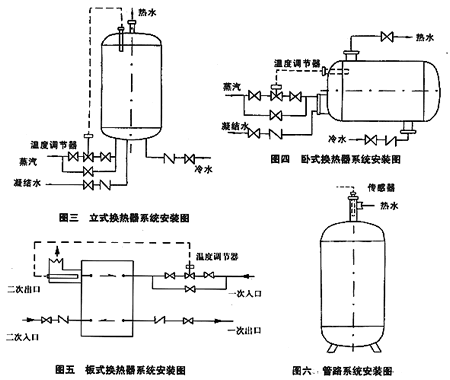

温度传感器安装时，先将传感器联接螺母⑤取下连接在换热器中的传感器插孔内，见图三、图四，也可直接焊接在换热器热水出口管路中，如图五、图六所示。在传感器上部凸缘的下侧缠绕3—5圈石棉绳然后将传感器插入
联接螺母⑤中，拧紧传感器联接螺栓⑦不得漏水，安装时温度传感器须全部直接浸没在被加热介质出口处或被加热介质出口管路内，使之能正确感受被加热介质的出口温度。

七、使用方法
    参照图一，观察温度设定指示牌⑦，用随机附件圆孔扳手转动温度设定旋钮⑤，即可没定或调节被加热介质的温度。一般调节器出厂前温度设定在60℃，也可按用户要求调好，以便用户在现场只需稍作微调即可。
    在由低温设定至较高温度时，可按标牌指示方向用圆孔扳手直接转动温度设定旋钮。在由高温向低温调整时，必须关闭热源，温度传感器冷却至被调温度以下时，方可转动温度设定旋钮。
    说明：
    1．在供热初始阶段，可能会出现被加热介质温度波动现象，这是由于初始阶段传感器感受温度低而阀口开启较大造成的，只需稍等片刻便会趋于正常。
    2．本调节器不能用作截止阀。当系统停止供热时，必须关闭热源截止阀。
    3．本调节器属精密仪器，未经许可严禁拆卸。
八、故障排除
    1．被加热介质温度偏低：打开旁通阀门，若温度仍偏低，则属热源压力偏低或系统问题。否则，关闭旁通，将温度向高温处调节，以达到所要求温度。
    2．被加热介质温度偏高或温度持续升高：应检查旁通，是否泄漏。如无泄漏，检查温度设定指示牌，如温度设定偏高，参看使用方法向低温处调节。
    3．若有异味逸出，则可能是传感器导管折裂，应停止使用。
    4．若阀体部分有蒸汽泄漏，可参照图二旋紧密封压塞②。若执行机构无动作，应在无蒸汽泄漏的情况下适当旋松密封压塞②。
九、订货须知
    1．型号含义
      GZWT                          80
高精度安全型液体自力式温度调节器   公称通径(mm)
    2．详细提供调节器的使用场合、管道公称通径、热源公称压力、被控介质及温度要求。
    3．传感器导管长度一般在3．5—4．5米，若有特殊要求，请注明。
