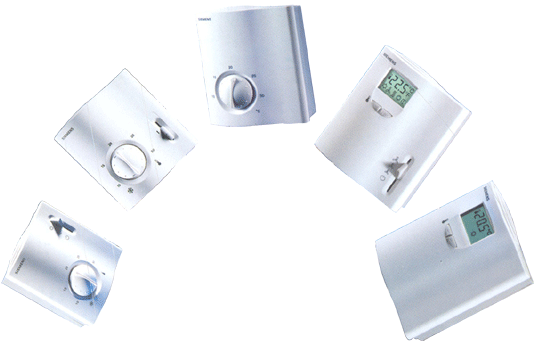

参考仪表和设备

工作说明

　　TC-1是带复合开关的室内恒温控制器，装于室内。其设定温度可通过设置旋钮在8...30℃范围内调节。
　　夏季运行时，系统供冷水，转换开关置于“冷”档。当室温升高并超过设定点温度时，恒温器动作，打开电动调节阀VA-1，通过风机向房间送冷风，使室温降低，回到控制范围内。冬季运行时，系统供热水，转换开关置于“热”档。当室温下降并低于室内设定温度时，恒温器动作，打开电动调节阀VA-1，通过风机向房间送热风，使室温上升，回到控制范围内。
　　当TC-1的转换开关置于“关”档时，风机停止运转，电动阀也关闭。
　　当TC-1（RAB10.1）的转换开关置于“通风”档时，风机运转，电动阀保持关断，系统处于通风运转，改善室内空气循环。
　　风机有“高、中、低”三档转速，可通过风速开关调节。
