选型方法:
1、根据热媒种类(蒸汽、热水)、温度、压力参数、关闭压差以及使用工况(换热器类型、开/闭式系统)综合考虑选用阀门的材质、流通能力和执行器关闭力。
2、根据控制要求,选择相应的温度控制器和温度传感器及其它外部控制设备。


西门子温控阀除具有基本的温度控制功能外,还有其它附加功能如:室外温度补偿、超温报警功能、昼夜转换功能、远程设定功能、分时段控制功能等。


一、西门子温控阀简介

- -西门子阀门主要应用于供热、空调、通风、制冷、洗浴等控制系统中。它不仅可用于调节温度,配以不同的传感器和控制器,也应用于湿度、压力、流量、压差迭制。也适用于石化,治金,电力,轻工,纺织等各行业生产过程中的自动控制及无人值守远程控制。
- - 西门子温控阀系统由原装进口产品组装而成,可根据出水温度或风道温度自动调整出水温度,或调整出水流量,与热换机组或换热器组合,可制成化换热机组或换热器,产品主要有以下优点:
1、西门子阀门控制器安装调试简单,不需要昴贵的调试及现场编程费用。
2、控制器自动根据二次侧出水温度,调整一次侧阀门内水流量,达到舒适、节能的效果。换热器出水温度根据室外温度进行补偿变化,用户在使用过程中感觉舒适,避免了室外温度越高室内温度越高,室外温度越低室内温度越低的怪圈。用户在使用舒适的前提下,可节约运行费用,降低运营成本,取得可观的经济效益。
3.根据不同的使用现场,特别是无人值守工作站,可选用多功能控制器的外延功能,支持对水泵、流量、压差等进行控制,并对运行中的故障报警。
4.阀体部分采用先进的压力反馈装置,解决了长期以来困扰电动调节阀因高压降而影响其使用的问题。用途广泛,可用于化工、石油、冶金、电力轻工等各行业生产和实现自动控制,适用于空调、制冷、通风、供热等换热场合。
5、电动阀门执行器采用西门子楼宇科技的液压控制技术,实现大推力,安全稳定,可有效节约用户投资。
6、加入室外温度传感器,实现室外温度补偿,并可节约能源、降低运营费用。

二、主要特点:中国暖通在线http://www.nt126.com

1、西门子电动温控阀所有组件均采用西门子原装进口产品,分体供货,便于运输及维护。
2、电动温控阀门可接受各类控制系统输出的断续和连续控制信号,便于系统集成。
3、电动阀体构造采用平衡式结构,在电动执行器输出力相同的情况下,它比单座直通阀适用的允许压差范围更广。体积小、重量轻、安装方便。
4、当阀门关闭或开到最大时,限位开关切断电源,保护电机。通在线http://www.nt126.com
5.电动执行器使用永磁同步电机,响应速度快、输出力大、功耗低、噪音小。

三、电动温控阀结构组成

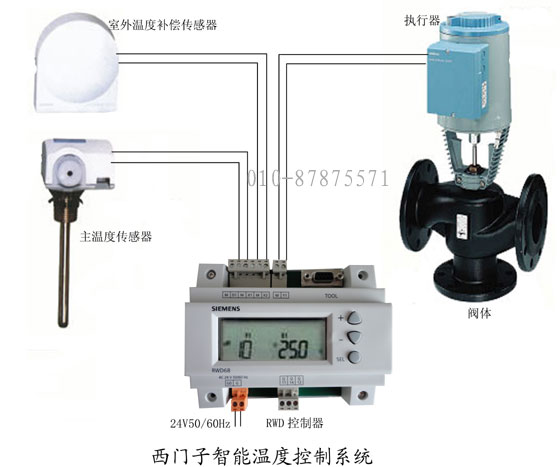

电动温度调节阀按结构分为两通阀和三通阀。由电动阀体、阀门执行器、控制器和传感器四部分组成。

1、电动温控阀体 西门子阀门详细规格及参数

阀门口径:DN15-DN150
订购时请说明您所需阀门的具体型号或您要求的基本参数(口径、压力、介质温度、介质为水或蒸汽等)

法兰连接二通水阀耐压等级:PN10;介质:适用于闭路循环中的冷冻水和低压热水,介质温度-25--130;
材质:阀体铸铁,阀杆阀芯不锈钢青铜/黄铜;阀门特性:等比
VVF47二通阀 压力PN16,介质:水,介质温度:0-95度,只与SBX,SBV系列执行器通用。价格更经济。
VVF53二通蒸汽阀 压力:PN25,适用介质:高温热水,蒸汽,介质温度:-20-220度。
法兰连接二通水阀耐压等级PN16;适用于开路或闭路中的冷冻水,低压热水,生活热水、高压热水、海水、热油和饱和蒸汽,介质温度-25-180,
法兰连接电动水阀电动蒸汽阀公称压力PN16,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油和饱和蒸汽。介质温度-25-180,阀体球墨铸铁,阀芯不锈钢
法兰连接电动水阀电动蒸汽阀公称压力PN25,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽,介质温度-25-180 口径:DN15-DN40
开关型蝶阀,调节型蝶阀,适用于低温热水系统。
全关蝶阀,用于闭路或开路的低压热水,生活热水,冷水和淡水

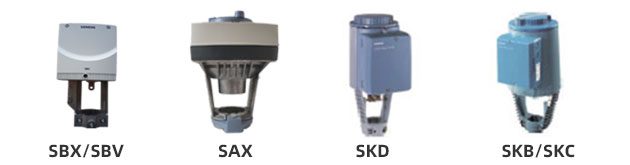

2、电动-液压执行器 更多西门子阀门执行器...

电动阀门执行器SQX62 额定推力700N,行程20mm,AC24V,DC0..10V,DC4..20mA,运行时间35s(已停产,有少量备件
电动执行器SAX61.03,额定推力800N,行程20mm,AC24V,DC0..10V,DC4..20mA,代替SQX62
电动阀门液压执行器SKD62 推力1000N,行程20mm,介质温度最高140,AC24V,DC0..10V,DC4..20mA
电动阀门液压执行器SKB62 推力2800N,行程20mm,介质温度最高220,AC24V,DC0..10V,DC4..20mA
电动阀门液压执行器SKC62 推力2800N,行程40mm,介质温度最高220,AC24V,DC0..10V/DC4..20mA

3、控制器下载控制器电子样本(PDF格式)

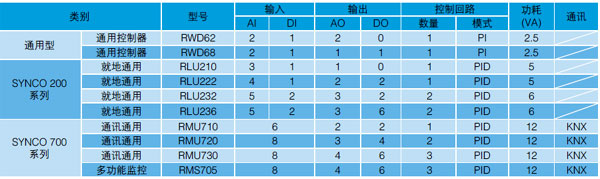

通用控制器
常用控制器RWD62/CN RWD60 RWD68/CN介绍
RWD控制器有大屏幕液晶显示,可现场设定各种参数;多种输入信号选择:Ni1000、Pt1000、DC0-10V、开关量输入;DC0-10V或开关量输出;比例或比例积分控制;白天/夜晚设置点选择;用于温度补偿的设定点飘移功能; 控制器分辨率0.5℃。
RWD控制器
SYNCO系列多功能控制器
西门子控制器

多功能控制器:RWX62...(已停产)
西门子RWX62系列控制器最多可配置三个独立的PID控制回路。功能可外延,支持对水泵、压力、压差、流量等进行控制,并对运行故障报警,可附带节假日设定功能。

新型SYNCO 控制器RLU232

4、常用传感器下载传感器电子样本(PDF格式)

浸入式水温传感器 QAE2120.010(QAE22A)QAE2121.010
使用范围:-30-130℃,敏感元件:Ni1000 连接:2线 浸入式套管材质:不锈钢 浸入式套管长度:100mm 螺纹连接G1/2"

风道温度传感器:QAM2120.040(QAM22.)
管道式温度传感器专用于通风及空气调节系统中,QAM22传感元件长度:0.4m,测量温度范围:-50--80 ,传感元件:Ni1000,最小弯曲半径10mm,安装时,用手将传感元件弯曲,使之成对角线方式穿过风管,以使传感元件有规则地贯穿整个风管截面。传感元件不可与风管壁接触。

室外温度传感器 QAC22 使用温度范围:-35-50,Ni1000,2线连接 <使用室外温度补偿功能时选择>

四、相关配件
变压器:SEM62.2 内置二次侧熔断保护和开关功能 将AC230V变为AC24V,输出负载30VA,导轨或面板安装
时钟控制器SEH62.2

五:安装及调试

RWD68安装与调试指导 RWD62安装与调试指导 RWD62/RWD68常规接线

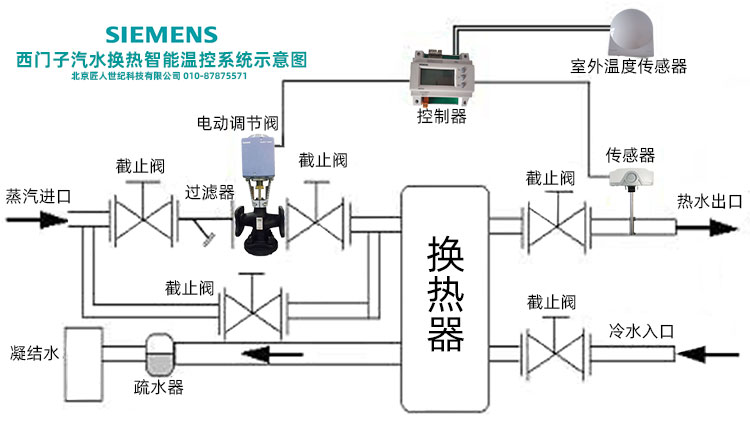

六:西门子阀门在换热器系统中的温控应用示意图
