产品介绍 → 产品咨询及订购电话:010-87875571
VVF53...,VXF53..系列电动二通/三通阀
-

- 额定压力: PN25
- 连接方式: 法兰
- 介质温度: -20...220℃
- 额定行程: DN15...DN50 20mm/DN65...DN150 40mm

用于锅炉, 区域供热和制冷设备, 冷却塔, 加热机组, 和空调机组中作为控制或截止阀门.
适用用于闭式或开式管路系统(注意避免气蚀).

VVF53两通阀/VXF53三通阀产品样本下载


简介:


西门子VVF53...,VXF53...系列电动二通/三通阀技术说明:
· 介质温度在-20…220 °C 的高性能阀门
· 球墨铸铁 EN-GJS-400-18-LT阀体
· DN 15…150
· kvs 0.16…400 m3/h
· 法兰类型21, 法兰设计为 B
· 与 SAX.. 或 SKD.., SKB.., SKC.. 执行器组合

用于锅炉,区域供热和制冷设备,冷却塔,加热机组和空调机组中作为控制或截止阀门

适用于闭式或开式管路系统(注意避免气蚀)

技术参数:

额定压力: PN25

连接方式: 法兰

介质温度: -20...220℃

额定行程: DN15...DN50 20mm/DN65...DN150 40mm

阀杆,阀座,阀塞: 不锈钢

密封函: 不锈钢FEPM(无硅)

阀体材质: 球墨铸铁

型号概览:(VVF53...)

型号
口径(DN)
Kvs(m3/h)
Sv
VVF53.15
15
0.16...4
>50
VVF53.20
20
6.3
>100
VVF53.25
25
8...10
>100
VVF53.32
32
16
>100
VVF53.40
40
12.5...25
>100
VVF53.50
50
31.5...40
>100
VVF53.65
65
63
>100
VVF53.80
80
100
>100
VVF53.100
100
160
>100
VVF53.125
125
250
>100
VVF53.150
150
400
>100

安装注意事项:
1) DN 15…50: 法兰尺寸适用PN 16 和 PN 25
DN 65…150: 法兰尺寸仅适用 PN 25
2) SAX,SKD系列执行器适用的最大介质温度是150 °C
3) 阀门流量特性对kvs 值为 63 m3/h 阀从90% 行程开始, 对kvs值为100, 160,和 250 m3/h 的阀从
80%行程开始优化成最大体积流量
4) 蒸汽介质时阀门反向安装工作
5) 降低 kvs 值

DN = 标称口径
kvs = 在阀门全开(H100) 阀门前后阀差为100 kPa (1 bar)时冷水 (5...30 °C) 每小时流过阀门的额定流量
Sv = 可调比
Δps = 保证电动阀安全关闭的情况下阀门两端的最大压差(关闭压差)
Δpmax = 阀门两端的最大允许压差, 在此压差下电动阀在整个行程范围内保证正常工作
当使用阀杆加热元件介质温度低于–5 °C 时, 密封函必须更换.
阀门宜安装在回程管道上, 这里的温度较低且密封函负荷也较低.
VVF53.. 阀门作为蒸汽阀使用时, 要反向安装.
在阀门前安装过滤器或污物收集器以确保阀门调节功能, 和长时间的使用寿命. 从阀门和管道中处除污物, 焊渣, 等等.
根据介质温度与压力关系限制阀门前后的压差就能避免气蚀.

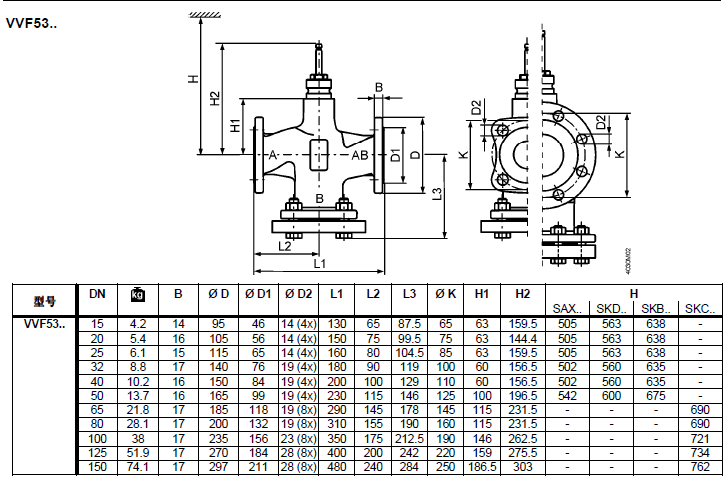

阀门尺寸及重量


订货说明:
订货时请说明型号,例如:VVF53.50,阀门和执行器是分开包装和供货的。
阀门供货时没有反向法兰,也没有法兰垫。
