西门子电动球阀VAI51系列
-

二通球阀,PN25
内螺纹连接



简介:

西门子简单可靠的球阀为您提供了经济的调节阀解决方案,在节约投资的同时满足为亲人各种控制系统应用要求。量身定做的球阀执行器也可以帮助您节约不必要的资金投入。DN15-DN50口径螺纹连接球阀和DN65-DN150口径法兰球阀适用于各种暖通空调水系统。

VAI51系列球阀:

压力PN25
泄漏率:< Kvs的0.01 %
许用介质:冷冻水,温水,热水,防冻水。
介质温度:0…120 °C
材质:
球阀阀体黄铜( Hpb59-1)
不锈钢球(SUS303Cu)
阀杆不锈钢 (SUS304)
阀座/密封压盖PTFE +石墨

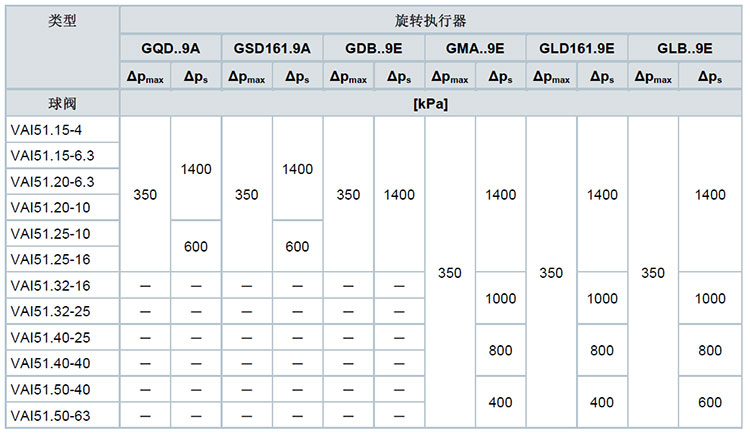

阀体与执行器组合



PMAX=阀门两端的最大允许压差,在此压差范围内相配执行器能在整个行程准确地驱动阀门工作,对于低噪音场合,我们推荐最大允许压差为240KPa
PS=保证执行器安全关闭的前提下,阀门两端的最大允许压差(关闭压差)。

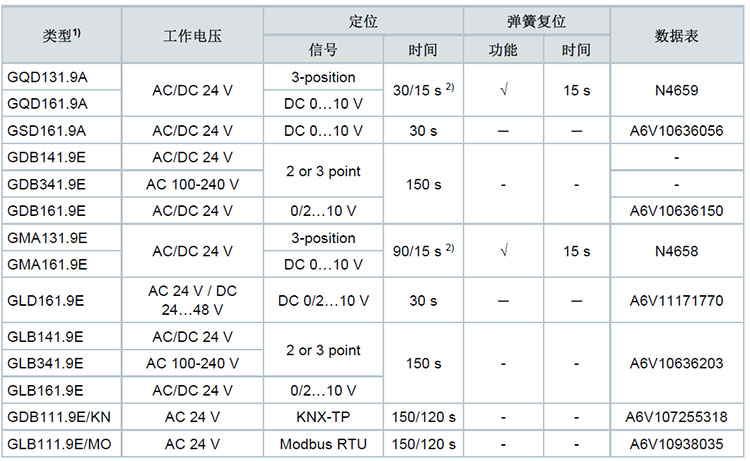

执行器概览:


功能:
● 高性价比: 更好的流量特性,意味着可以选择更小的球阀。更低的扭矩,意味着可以将它们与更小、更便宜的旋转执行器配套使用。
● 长寿命: 得益于免维护结构,还配有低摩擦阀杆和不锈钢抛光球。
● 安装简单: 支架预先安装在执行器上,这意味着,无需工具即可将它们安装在球阀上。

有关VAI51..Δp max的详细信息,请参见设备组合
Δpmax=球阀上的最大允许压差,适用于旋转执行器和球阀匹配后的整个行程范围;如果希望低噪音运行,我们建议最大允许压差为200 kPa
Δpv100=球阀全开且在控制路径上体积流量为V100情况下的压差
?100=球阀全开时的体积流量


气穴现象
气穴加速了球体和阀座的磨损,也导致有害噪音的产生。不超过下图所示压差并保持下面描述的静态压力,可防止气穴现象。

冷冻水应用注意事项
为了防止冷冻水回路中出现气穴现象,必须给球阀出口提供足够的背压,例如可以通过在球阀下游安装蝶阀来实现。

型号列表:

VAI51.15-4
VAI51.32-16
VAI51.15-6.3
VAI51.32-25
VAI51.20-6.3
VAI51.40-25
VAI51.20-10
VAI51.40-40
VAI51.25-10
VAI51.50-40
VAI51.25-16




安装注意事项:
- 建议安装在回水管上,因为在供暖系统中回水管的温度较低,这样可以延长阀杆密封材质的寿命。
- 确保流程无气蚀
- 建议在闭式和开式系统中,均须在阀门前安装过滤器增加阀门安全功能。
- 阀门和执行器易于在现场组装,无需特殊工具也无需做任何调整。
- 安装时,请注意阀体上的流向标记→
- 只有在执行器已经正确安装完毕后才可以调试阀门。
阀轴逆时针旋转: 阀门打开 = 增加流量
阀轴顺时针旋转: 阀门关闭 = 减少流量
VAI61...阀门无需维护。
在进行阀门 / 执行器保养维修时:
? 停止水泵并切断水泵电源
? 关闭截止阀
释放管道系统中的压力并等待管路完全冷却。
需要时,请断开执行器接线端子的导线。
在对阀门再次调试前需确保执行器已正确安装。



订货说明:
订货时请说明型号,例如:VAI61.50,阀门和执行器是分开包装和供货的。
阀门供货时没有反向法兰,也没有法兰垫。

备注:产品参数仅供参考,实际参数以供货产品为准。产品电子样本大部分为PDF格式,请下载PDF阅读器以便查看。
