产品介绍 → 西门子温控器咨询及订购电话:010-87875571
网上汇款免手续费, 收货满意后卖家才能拿钱,货款都安全
西门子温控器RDE10.1使用说明书丢失的,请点击下载:
说明书1 说明书2
PDF电子样本下载

老款产品已停产,升级型号为RDE100.1

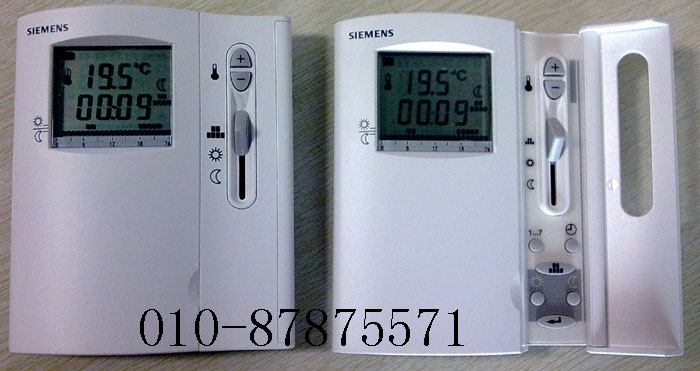

西门子供热温控器RDE10.1

西门子壁挂炉温控器,西门子地暖温控器,西门子周编程温控器RDE10.1
- 一周编程,液晶显示
- 适用于供热系统中地板采暖分室温控及壁挂炉温控
- 外观小巧,宽度与86型开关一致,做工精致。

西门子温控器在壁挂炉及地暖分室温控中的应用

简介:

带七日时间开关和液晶显示的房间温度控制器RDE10.1
二通阀控制输出开关信号给供热系统
工作模式:正常和节能
7日时间开关和手动操作
电池供电DC3V

RDE10.1供热温控器适用于地暖及壁挂炉采暖系统,可与各种国产及欧美品牌壁挂炉配套使用。常见的壁挂炉品牌有:依玛、威能、阿里斯顿,菲斯曼、小松鼠、贝雷塔等。

技术数据:
电源:
功耗:

电池寿命
控制输出
开关误差
设定点设置范围

正常模式的出厂设置
节能模式的出厂设置

接线端子
DC3V 2*1.5V AAA电池
4VA

>1年(AAA碱性电池)
最大5A
1K
5-35度(0为停止)

20度
8度

实心线或标准线2*1.5mm,最小0.5mm


用途:
RDE10.1用来在供热系统中控制房间温度
典型应用:
居住房、商业区、学校等
可控制下列设备部件:
热阀或区域阀
燃气或油燃烧器
风机


功能:
温控器通过内置温度传感器,通过控制指令来维持房间温度设定点。

运转模式:

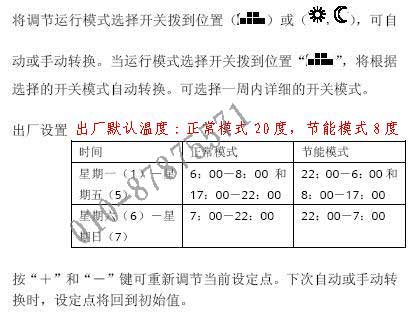

RDE10。1提供正常和节能或停止这三种可选模式。正常模式和节能模式的区别仅是房间温度设定点的不同。可通过7日时间开关自动或通过运行模式选择开关手动进行转换。

正常模式下,屏幕显示"太阳"符号,按+或-键,可调节温度设定值。
节能模式下,屏幕显示“月亮”符号,按+或-键,可调节温度设定值。
在节能模式下,温控器可转换到停止模式。选择设定值5度,然后按住-键4秒钟即可转换到停卡模式。

7日时间开关,一周编程功能

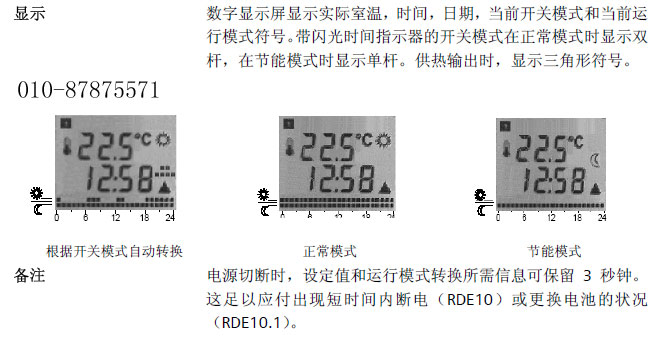

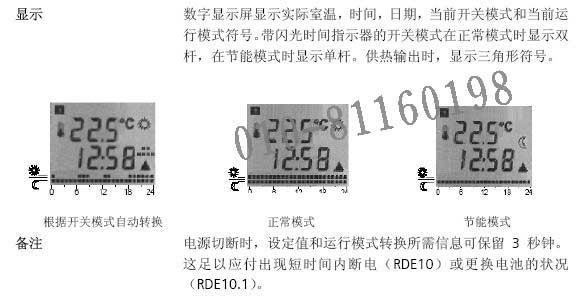

西门子壁挂炉温控器RDE10.1的屏幕显示

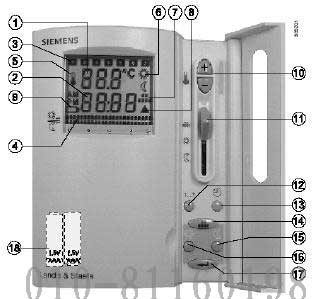

壁挂炉温控器功能图示:

1、显示房间当前温度
2、当前时间:格式:00:00-23:59
3、当前日期:1-7代表星期一到星期日
4、带闪光时间指示器的当前开关模式
5、符号用来显示房间实际温度
6、正常模式、节能模式
7、符号用来显示自动模式或选择开关模式
8、显示加热状态
9、符号显示需要更换电池
10、调节按纽
11、运行模式开关
12、设定日期(星期)
13、设定时间(小时)
14、开关模式选择或停止设定模式
15、节能模式调节设定点
16、正常模式调节设定点
17、按纽确认开关模式设定
18、电池盒
安装注意事项:
房间温控器应安装在避免受到太阳辐射或其它冷热源影响的位置。
安装高度距地面约1.5米。
温控器可安装在墙内的标准86盒里。

壁挂炉温控器怎么安装?
安装与调试:
安装温控器时,先固定底板,然后连接电路(接温控器的Q11和Q14端子,无反正),通过螺丝将外壳与底板连接。温控器必须安装在平整的墙壁上,如果房间里有热辐射阀,应把阀门全部打开。

更换电池:如果电池符号出现,电池电力不足,需要更换两节七号电池。
设定重置:将设置参数重置为出厂设定。

备注:产品参数仅供参考,实际参数以供货产品为准。产品电子样本大部分为PDF格式,请下载PDF阅读器以便查看。
