西门子电动蝶阀VKF42系列
- 全关蝶阀PN16

型号列表:
阀体型号:VKF42.50,VKF42.65,VKF42.80,VKF42.100,VKF42.125,VKF42.150,VKF42.200,VKF42.250,VKF42.300,VKF42.350,VKF42.400,VKF42.450,VKF42.500,VKF42.600
执行器型号:SQL321B25,SQL361B50,SQL321B50,SQL321B150,SQL361B150,SQL321B270,SQL361B270,SQL321B570,SQL361B570,SQL321B1400,SQL361B1400,SQL321B2650,SQL361B2650,SQL361B1400,SQL321B2650,SQL361B2650

VKF42电动蝶阀电子样本下载


简介:

- 灰铸铁或球墨铸铁阀体
- DN 50...600
- kvs 65...37,000 m3/h
- 适用于符合 ISO 7005 的 PN 16 配对法兰
- 密封性符合 ISO 5208,泄漏等级为 A 级
- 无需维护
- 可以配备 SQL321B.. 或 SQL361B.. 电动执行器

用于在暖通空调系统中作为电动阀或截止阀使用。
- 用于开式和闭式系统中
- 用于两位 (SPDT) 或 DC 0…10 V 控制信号
- 用于制冷机和冷却塔顺序控制
- 换热器或整个换热站水流的通断控制



技术参数:



运行数据 额定压力 PN 16 符合 EN1333
  允许的工作压力 1600 kPa (16 bar)
  流量特性
符合第 5 页中的图
  泄漏等级 A 级符合 ISO 5208(紧密封)
  允许介质 冷冻水、低温热水、冷却水、盐水、去除矿物质的水(软化水)、掺有防冻剂的水、空气
建议:水处理需依照 VDI 2035 标准
  介质温度 -10…80 °C
  管道连接法兰 1) PN 16 符合 ISO 7005
  面到面尺寸 DIN EN 558,系列 20
  顶法兰(用于安装执行器的法兰) EN ISO 5211
  旋转角度 90°
标准 环境兼容性 ISO 14001(环境)
ISO 9001(质量)
RL 2002/95/EG (RoHS)
灰铸铁 EN-GJL-200 (HT200)
材料 阀体 DN 50…150 灰铸铁 EN-GJL-200 (HT200)
  DN 200…600 球墨铸铁 EN-GJS-450-10 (QT450-10)
  阀轴 不锈钢 1.4021 (2Cr13)
  阀板 球墨铸铁 EN-GJS-450-10 (QT450-10),尼龙涂层
  阀座 EPDM



Acvatix电动蝶阀VKF42系列-全新经济、实用、高效之选

突出特点:
- 延承西门子品质管理,确保安全可靠的使用
- 开关型、调节型蝶阀多种组合、满足各种应用要求
- 阀门与执行器直接安装,能有效地减少安装时间、节省工具及劳动成本
- 足够的关断压差,可满足大型建筑环境控制系统的要求
- 阀门和执行器均为低磨损设计,使用更安全可靠
- 有辅助开关和电位计等附件选择,满足不同应用要求

可靠的产品:
高质量的产品保证了您的安全投资,以多年的实践经验,广泛的专业知识和先进技术为依托,西门了蝶阀为您提供安全可靠,高效节能的ACVATIX系列阀门执行器,满足您各种楼宇及工业应用的暖通控制要求和可靠运行。

完善的功能
延承原有电动蝶阀的优良品质,西门子又推出新型电动蝶阀。新型电动蝶阀尺寸规格齐全,高压差下密封严密,提供开关量或连续调节控制,可以满足您不同的控制系统要求。

经济的投资
简单可靠的新型电动蝶阀VKF42系列为您提供了经济有效的解决方案,以及方便快捷的现场安装,在节约初投资的同时满足您各种控制系统应用的要求。

全方位的服务
不论在设计,调试还是维护阶段,西门子都为您提供了各种便利的阀门执行器的选型工具。此外,西门子的全球销售和服务网络保证了快速便捷的运达,并且针对您在产品,设计和施工等方面遇到的问题,提供全方位的支持和解答。

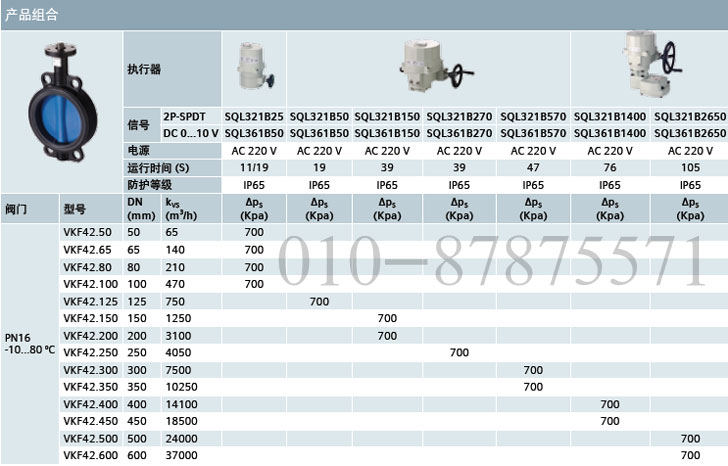

西门子电动蝶阀与蝶阀执行器选型




订货说明:
订货时请说明型号,例如:VKF42.100,阀门和执行器是分开包装和供货的。
阀门供货时没有反向法兰,也没有法兰垫。

备注:产品参数仅供参考,实际参数以供货产品为准。产品电子样本大部分为PDF格式,请下载PDF阅读器以便查看。
