二通阀门,法兰连接,PN16,VVF41
电子样本下载

简介:
VVF41系列法兰连接二通阀门采用铸铁材料制造,公称通径DN50-DN150
DN50的标称行程是20mm;DN65-DN150的标称行程是40mm
阀门可与电动执行器SQX62,SKD62,SKB62,SKC62等配套使用

技术参数:
PN耐压等级
阀门流量特性
法兰连接
行程
DN50
DN65-150
材质
阀体
阀杆
阀塞
DN25-DN65
DN80-DN100
密封环
标准型
密封材料
PN16
等百分比
ISO7005

20mm
40mm

GG20/GG25符合DIN EN1561标准
不锈钢

黄铜
青铜

黄铜
EPDM-O型环


用途:
可用作采暖,区域供热,通风和空调系统的控制和关断阀。

适用流体
热水,最高温度160度
冷冻水,最低-15度
乙二醇,最大浓度50%
饱和蒸汽,过热蒸汽,最大绝对压力2bar,最高温度160度
热油,最高温度160度

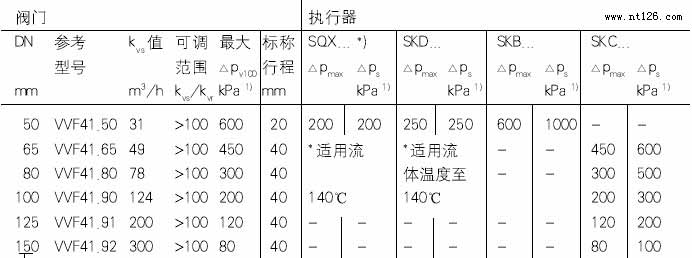

型号概览〈蒸汽阀的后缀为4,如VVF41.904为DN100的蒸汽阀门〉
型号
DN(mm)
Kvs(m3/h)
配套执行器

VVF41.50

50

31

SQX62,SKD62,SKB62等
VVF41.65
VVF41.80
VVF41.90
VVF41.91
VVF41.92
65
80
100
125
150
49
78
124
200
300
SKC62等

安装应用:
在加热系统工作时,阀门最好安装在返回的管路,这样密封垫运行在较低的温度,可以延长期寿命
建议:为了增加阀门的可靠性,请在阀门入口前安装过滤器
介质温度低于0度时,必须安装阀杆电加热器ASZ6.5以免阀杆冻结,为安全起见,电加热器的工作电压是AC24V
阀门与执行器可在现场方便安装,无须特殊工具及调整,安装说明与阀门包装在一起。
安装时请注意阀体上的流向标记。
只有正确安装了执行器之后才可以调节阀门,阀杆缩回,流量增加;阀杆伸出,流量减少


订货说明:
订货时请说明型号,例如:VVF41.504,阀门和执行器是分开包装和供货的。
阀门供货时没有反向法兰,也没有法兰垫。
备注:产品参数仅供参考,实际参数以供货产品为准。产品电子样本大部分为PDF格式,请下载PDF阅读器以便查看。
