西门子电动压差旁通阀
一、西门子电动压差旁通阀简介

- - 西门子楼宇科技(siemens hvac products)是全球楼宇管理、暖通空调控制、安防和消防系统的市场领导者。压差旁通阀主要是通过压差控制器来调节供/回水管路中的压差,以保证系统正常循环,设备高效节能运行,保障循环系统设备,管路安全。
压差房通主要应用于空调、供暖、化工、电厂等对供/回水压差有一定要求的地方。

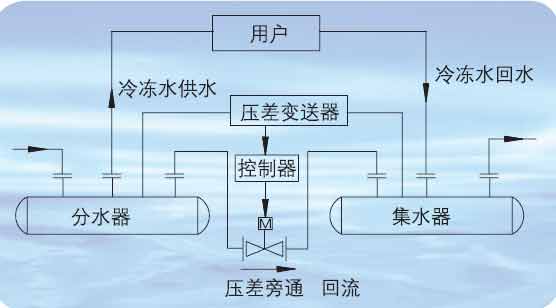

二、西门子压差旁通阀的原理:

- - 西门子电动压差阀系统由压差传感器、控制器、执行器和阀体四部分组成,采用德国SIEMENS控制产品及软件,灵活配置,功能强大,运行稳定可靠。产品主要有以下优点:
1、西门子阀门控制器安装调试简单,不需要昴贵的调试及现场编程费用。
2、操作简便,只需通过控制器修改压差设定。
3.运行平稳,使用寿命长。
4.无人值守,节省人力。
5、电动阀门执行器采用西门子楼宇科技的液压控制专利技术,实现大推力,长寿命,安全稳定,可有效节约用户投资。

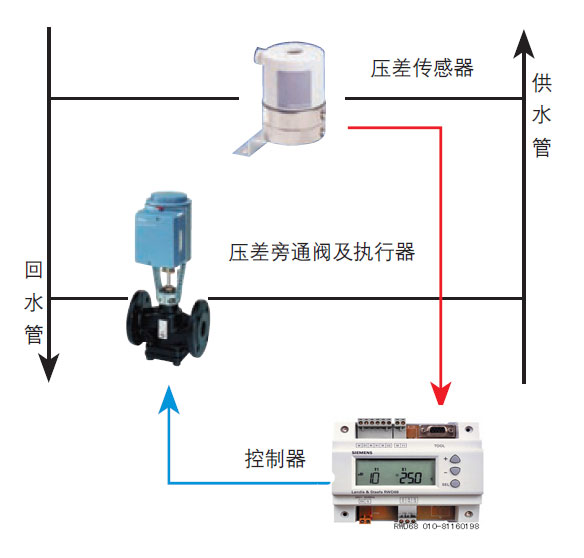

三、电动压差控制阀结构组成

电动压差控制阀由电动阀体、阀门执行器、控制器和压差传感器四部分组成。

1、西门子电动阀体

调节阀门口径:DN15-DN150,蝶阀口径:DN50-DN600
订购时请说明您所需阀门的具体型号或您要求的基本参数(口径、压力、介质温度、介质为水或蒸汽等)

法兰连接二通水阀耐压等级:PN10;介质:适用于闭路循环中的冷冻水和低压热水,介质温度-25--130;
材质:阀体铸铁,阀杆阀芯不锈钢青铜/黄铜;阀门特性:等比
法兰连接二通水阀耐压等级PN16;适用于开路或闭路中的冷冻水,低压热水,生活热水、高压热水、海水、热油和饱和蒸汽,介质温度-25-180,
法兰连接电动水阀电动蒸汽阀公称压力PN16,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油和饱和蒸汽。介质温度-25-180,阀体球墨铸铁,阀芯不锈钢
法兰连接电动水阀电动蒸汽阀公称压力PN25,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽,介质温度-25-180 口径:DN15-DN40
全关蝶阀,用于闭路或开路的低压热水,生活热水,冷水和淡水

2、电动-液压执行器 更多西门子阀门执行器...

电动阀门执行器SQX62 额定推力700N,行程20mm,AC24V,DC0..10V,DC4..20mA,运行时间35s
电动阀门液压执行器SKD62 推力1000N,行程20mm,介质温度最高140,AC24V,DC0..10V,DC4..20mA
电动阀门液压执行器SKB62 推力2800N,行程20mm,介质温度最高220,AC24V,DC0..10V,DC4..20mA
电动阀门液压执行器SKC62 推力2800N,行程40mm,介质温度最高220,AC24V,DC0..10V/DC4..20mA
电动蝶阀执行器SQL35.00/SQL36E65/SQL36E110/SQL36E160

3、控制器下载控制器电子样本(PDF格式)

通用控制器:<常用控制器RWD62 ---RWD68 >
RWD62或RWD68控制器有大屏幕液晶显示,可现场设定各种参数,操作简便;多种输入信号选择:Ni1000、Pt1000、DC0-10V、开关量输入;DC0-10V或开关量输出;
RWD62或RWD68控制器内置多种通用应用程序,调试时只需选择相应的程序号即可,简单方便,无需昂贵的调试费用。

新型SYNCO200 控制器RLU232

4、常用传感器

传感器
量程
QBE61.2-DP0.5
0-0.5bar
QBE61.3-DP2
0-2bar
QBE61.3-DP5
0-5bar
QBE61.3-DP10
0-10bar
QBE63-DP01
0-10kpa
QBE63-DP02
0-20kpa
QBE63-DP05
0-50kpa
QBE63-DP1
0-100kpa
QBP64-DP4
0-400kpa

四、相关配件
变压器:SEM62.2 内置二次侧熔断保护和开关功能 将AC230V变为AC24V,输出负载30VA,导轨或面板安装
时钟控制器SEH62.2

五:安装及调试

RWD68安装与调试指导 RWD62安装与调试指导 RWD62/RWD68常规接线
