二通阀门,法兰连接,PN16,VVF45
电子样本下载

简介:
法兰连接二通阀,耐压等级PN16
阀体:球墨铸铁GGG-40
公称直径DN50-150


用途:
适用于区域供热系统,暖通空调系统中作为控制阀和安全截止阀,用于开式系统和闭式系统。

采用标准密封的标准阀门适用于以下介质
冷却水,冻冻水,低压热水,高压热水,防冻水,最大50%的盐水等,温度范围:-25-140度

采用特殊密封的特殊阀门适用于以下介质<型号有后缀数字4,如VVF45.504>
高温热水,饱和蒸汽,过热蒸汽,温度范围140-180度

型号概览
型号
DN(mm)
Kvs(m3/h)
配套执行器

VVF45.50

50

31

SKB62等
VVF45.65
VVF45.80
VVF45.90
VVF45.91
VVF45.92
65
80
100
125
150
49
78
124
200
300
SKC62等

安装应用:
在加热系统工作时,阀门最好安装在返回的管路,这样密封垫运行在较低的温度,可以延长期寿命
建议:为了增加阀门的可靠性,请在阀门入口前安装过滤器
介质温度低于0度时,必须安装阀杆电加热器ASZ6.5以免阀杆冻结,为安全起见,电加热器的工作电压是AC24V,功率为30W
阀门与执行器可在现场方便安装,无须特殊工具及调整,安装说明与阀门包装在一起。
安装时请注意阀体上的流向标记。
只有正确安装了执行器之后才可以调节阀门,阀杆缩回,流量增加;阀杆伸出,流量减少
在开式系统中,存在水垢沉积导致阀塞抱死的可能(阀杆不能正常起落)。因此,在此类应用中,应选用驱动力较大的SKB或SKC系列的执行器。此外,必须定期驱动阀杆运行。阀门的上游必须安装过滤器。

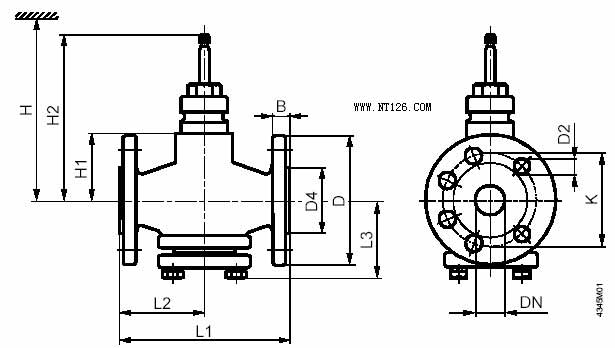

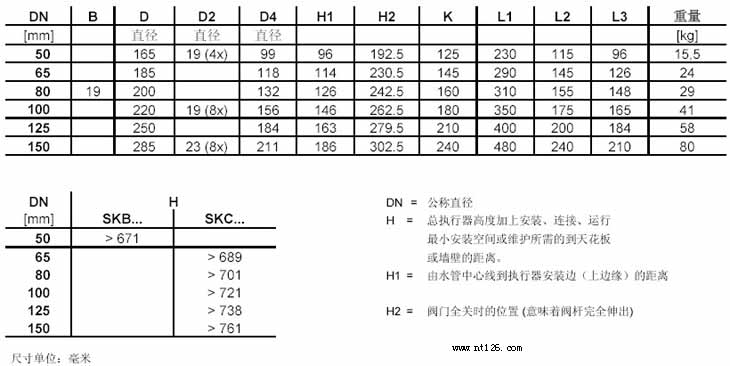

尺寸:



订货说明:
订货时请说明型号,例如:VVF45.504,阀门和执行器是分开包装和供货的。
阀门供货时没有反向法兰,也没有法兰垫。
备注:产品参数仅供参考,实际参数以供货产品为准。产品电子样本大部分为PDF格式,请下载PDF阅读器以便查看。
